云南海灣JTY-GXM-GST2F吸氣式感煙火災探測器 雙管單區

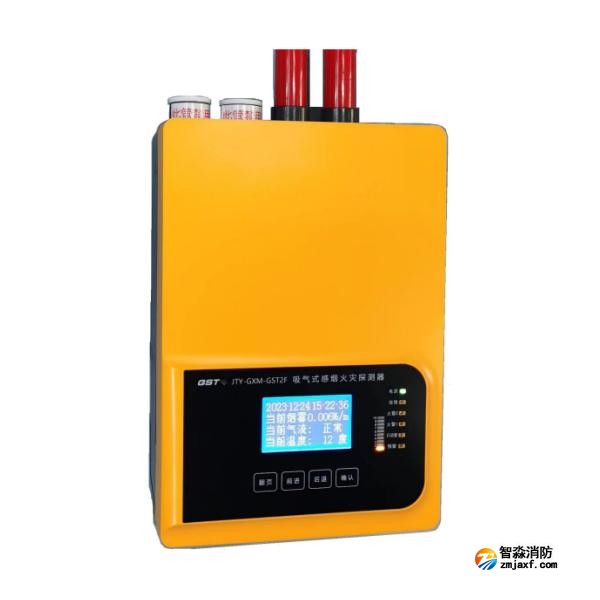

一、云南海灣JTY-GXM-GST2F吸氣式感煙火災探測器概述

　　云南海灣JTY-GXM-GST2F吸氣式感煙火災探測器，是一種通過空氣采樣管網采集空氣樣品、分析煙霧濃度的吸氣式煙霧探測報警器，因可探測到極低濃度的煙霧，故可在火災極早期進行預警報警，從而避免或減輕火災損失。探測報警系統可以很方便地和火災聯動裝置進行系統集成。探測報警系統還具有聯網、組網能力，從而方便建立煙霧探測報警系統數據采集控制中心，也可融入建筑物管理系統。

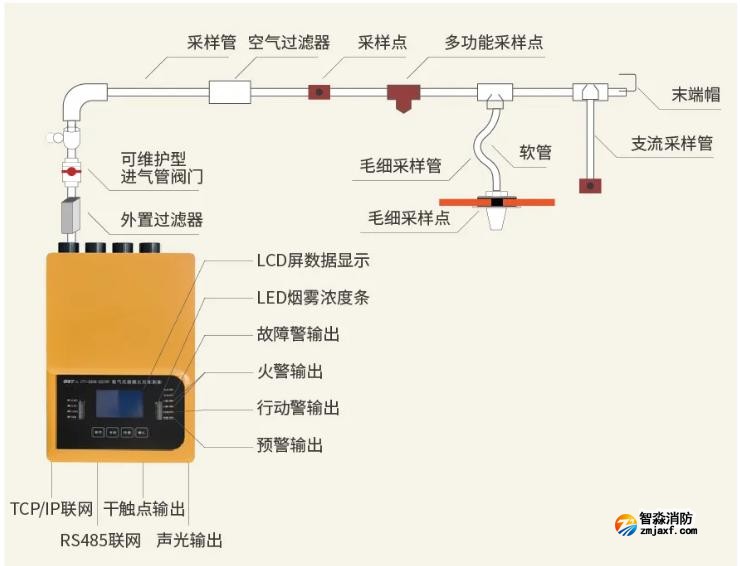

二、云南海灣JTY-GXM-GST2F吸氣式感煙火災探測器系統組成

　　吸氣式感煙火災探測器由煙霧探測報警器及管路系統組成。煙霧探測報警器內部由探測模塊、主控板、顯示操作面板及繼電器輸出板組成。管路系統由安裝部門提供。

　　內部包含一個探測模塊，有兩個進氣口。每個進氣口外接管路最長為110米。采用U型管路時，單管70m，共280m。

三、云南海灣JTY-GXM-GST2F吸氣式感煙火災探測器功能特點

　　1、每個探測器的監測面積可達到2000平方米；

　　2、設有預警報、行動警報、火災警報、火災警報2四級警報級別；

　　3、可遠程通訊組網，由監控中心監測每個探測器的煙霧濃度、氣流狀態以及設備運行狀態；

　　4、氣流實施監測，并根據設定的氣流閥值等級來判斷氣流是否堵塞或采樣管開裂；

　　5、本地顯示操作面板上顯示煙霧濃度、氣流狀態以及設備運行狀態；

　　6、組網方式:100M以太網、RS485。

四、云南海灣JTY-GXM-GST2F吸氣式感煙火災探測器技術參數

型號：JTY-GXM-GST2F

名稱：吸氣式感煙火災探測器

品牌：云南海灣

產品類別：探測型、管路采樣、高靈敏

探測光源：廣譜LED光源

探測腔數量：1個

探測地址：1個（通過總線接入云南海灣報警系統）

吸氣管路數量：2個

報警主機連接方式：探測器內置總線通訊接口卡，報警主機與探測器通過總線連接，主機可以接收探測器的報警和故障，主機可以對探測器進行復位。

探測器組網方式：485總線、100M以太網

工作電壓：DC24V，允許范圍DC20.4V-27.6V

工作電流：更大 820mA

顯示屏：2.8寸液晶屏（藍色）

IP防護等級：IP20

工作環境溫度：-20℃~+55℃

相對濕度：10%~95% 無凝露

靈敏度分辨率：0.001%obs/m

靈敏度：5級

探測器靈敏度：0.01%obs/m~0.8%obs/m

報警級別：預警、行動警、火警、火警2

更大 采樣管長及最多采樣孔

I型布管 單管最長110米，采樣孔數量最多23個；兩管合計最長220米，采樣孔最多46個；

I型布管 每個分支管路最長70米，采樣孔最多14；4個分支管路合計最長280米，采樣孔最多56個。

更大 保護面積：2000平方米

對外輸出接口：5個（故障、預警、行動警、火警、火警2）

繼電器容量：1A/30V（電阻性負載）

機箱材料：V0阻燃塑料

重量1.9kg

外形尺寸：315mm×208mm×122mm

探測器組網功能：可遠程通訊組網，由監控中心監測每個探測器的煙霧濃度、氣流狀態及設備運行狀態

五、云南海灣JTY-GXM-GST2F吸氣式感煙火災探測器應用場所

　　云南海灣JTY-GXM-GST2F吸氣式感煙火災探測器，是一種火災探測報警器，用于識別早期、極早期火情。具有廣闊的應用領域，比如：

　　1、煙草倉庫、車間；

　　2、移動基站；

　　3、設備機房、設備機柜；

　　4、古建筑、博物館、展覽館、檔案室、文物館、倉庫；

　　5、軍事設施、機場、電站；

　　6、無煙列車、巴士；等等，凡是需要極早發現火情、快速反應十分重要的場合，都是適用的。
