火災自動報警系統線路不同敷設方式圖示

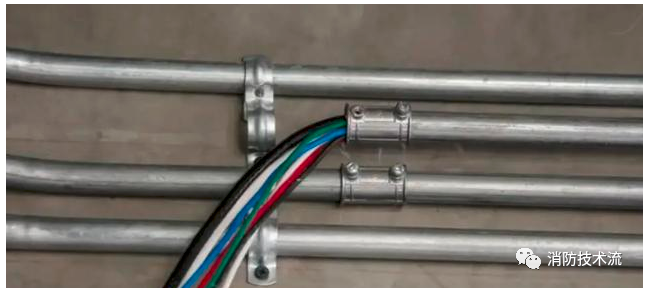

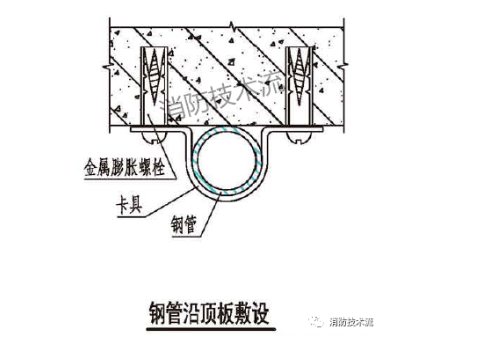

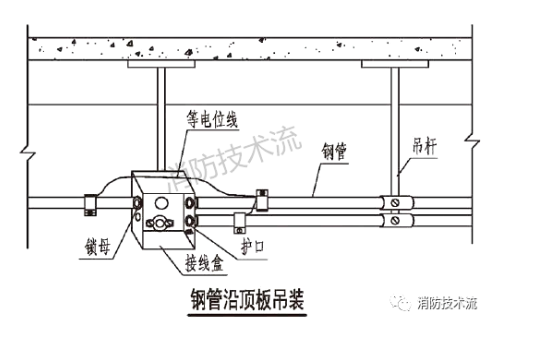

1、火災自動報警系統各類管路明敷時，應采用單獨的卡具吊裝或支撐物固定，吊桿直徑不應小6mm。

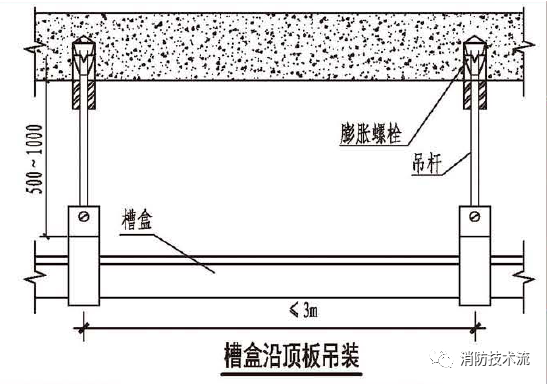

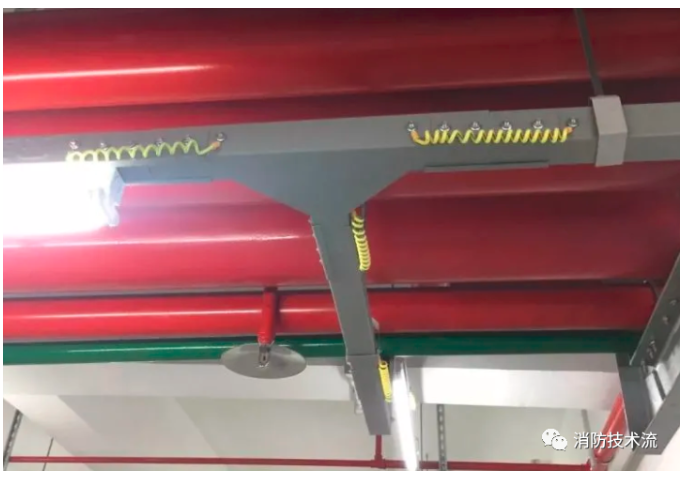

注：線路明敷時，應采用金屬管、可彎曲金屬導管或金屬封閉槽盒保護；當單根管路使用吊桿吊裝時，吊桿直徑不應小于6mm，當兩根或兩根以上管路使用同一吊桿吊裝時，吊桿直徑不應小于8mm，槽盒安裝的吊桿直徑不應小于8mm；金屬支架應進行防腐處理，位于室外和潮濕場所的應按設計要求做處理。

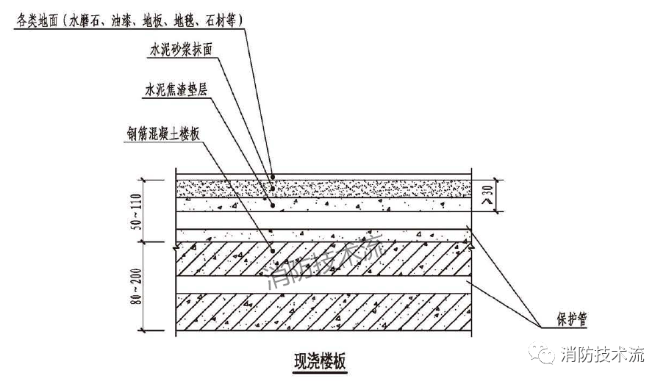

2、各類管路暗敷時，應敷設在不燃結構內，且保護層厚度不應小于30mm。

注：暗敷時應采用金屬管、可撓（金屬）電氣導管或B1級以上的剛性塑料管保護。

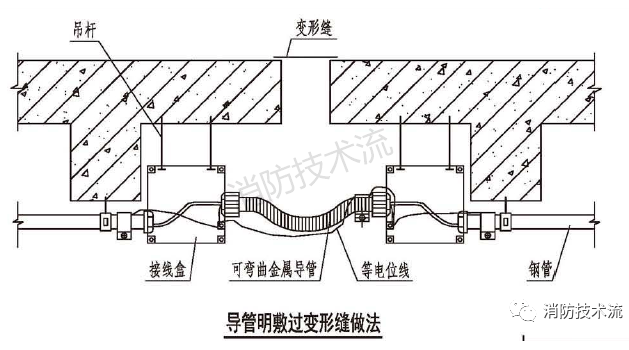

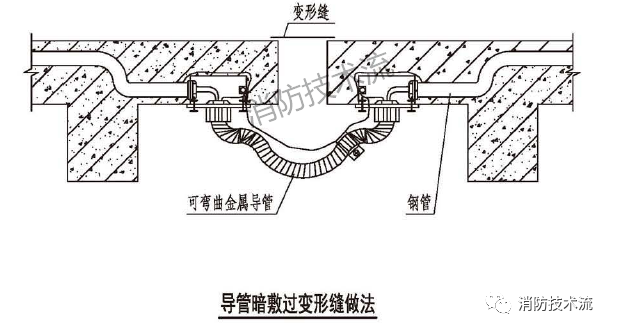

3、管路經過建筑物的沉降縫、伸縮縫、抗震縫等變形縫處，應采取補償措施，線纜跨越變形縫的兩側應固定，并應留有適當余量。

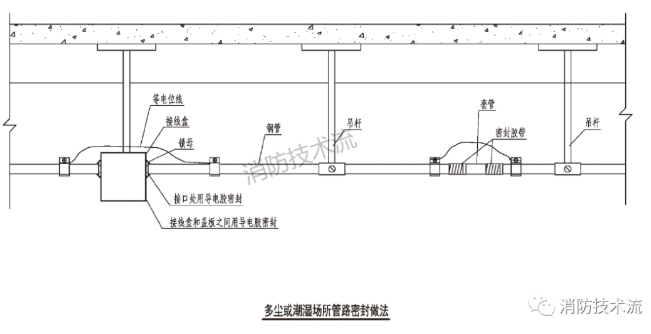

4、敷設在多塵或潮濕場所管路的管口和管路連接處，均應做密封處理。
